一、主要特点

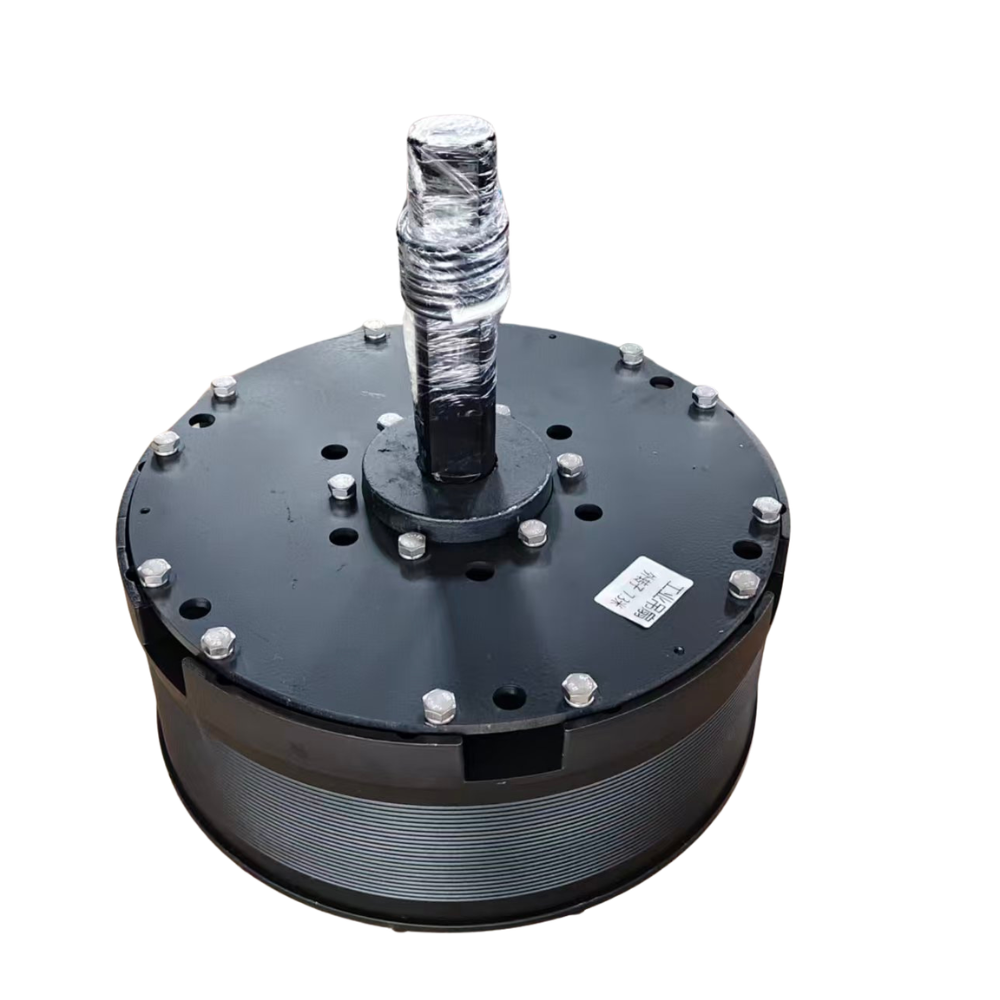

永磁变频电机
搭就吊扇专用外转子永磁变频电机，一级能效超省电、大扭矩风更劲、变频调速超静音。
扇叶
整机搭配铝媄合金加固扇叶，强韧抗造、静音稳风、防腐耐用，长久使用风感如初。
控制器
专为永磁直流吊扇电机定制的智能变频控制器，匹配国家一级能效电机，实现精准调速、静音稳控、节能运行，支持遥控+壁控双模式，适配家装/商用/工业吊扇场景。
安装结构
采用高强度钢结构一体化吊装体系，以厂房承重钢梁为受力基础，通过多组斜拉式钢素+中心吊杆组成“三角稳定受力结构”。
二、产品参数
|
型号 Type |
直径 （m） |
功率 （KW） |
电压 （V） |
电流 （A） |
频率 （HZ） |
叶片数量 （pcs） |
转速 （rpm） |
风量 （m³/min） |
噪音 （db）
|
有效面积 （m³） |
覆盖面积 （m³） |
|
TC-YCDW-80 |
8 |
1.5 |
380 |
4.2 |
50/60 |
6 |
50 |
15000 |
45 |
800 |
1600 |
|
TC-YCDW-73 |
7.3 |
1.5 |
380/220 |
3.5 |
50/60 |
6 |
55 |
13500 |
45 |
700 |
1500 |
|
TC-YCDW-62 |
6.2 |
1.5 |
380/220 |
2.9 |
50/60 |
6 |
65 |
12000 |
45 |
630 |
1100 |
|
TC-YCDW-52 |
5.2 |
1.1 |
380/220 |
2.8 |
50/60 |
6 |
75 |
11000 |
45 |
500 |
850 |
|
TC-YCDW-40 |
4 |
0.75 |
380/220 |
2.4 |
50/60 |
6 |
90 |
9200 |
45 |
380 |
800 |
|
TC-YCDW-35 |
3.5 |
0.75 |
380/220 |
2 |
50/60 |
6 |
100 |
3750 |
40 |
120 |
7500 |
|
TC-YCDW-30 |
3 |
0.55 |
380/220 |
1.7 |
50/60 |
6 |
110 |
2800 |
40 |
95 |
700 |
|
TC-YCDW-25 |
2.5 |
0.55 |
380/220 |
1.5 |
50/60 |
6 |
130 |
2200 |
40 |
80 |
650 |
三、核心结构拆解说明

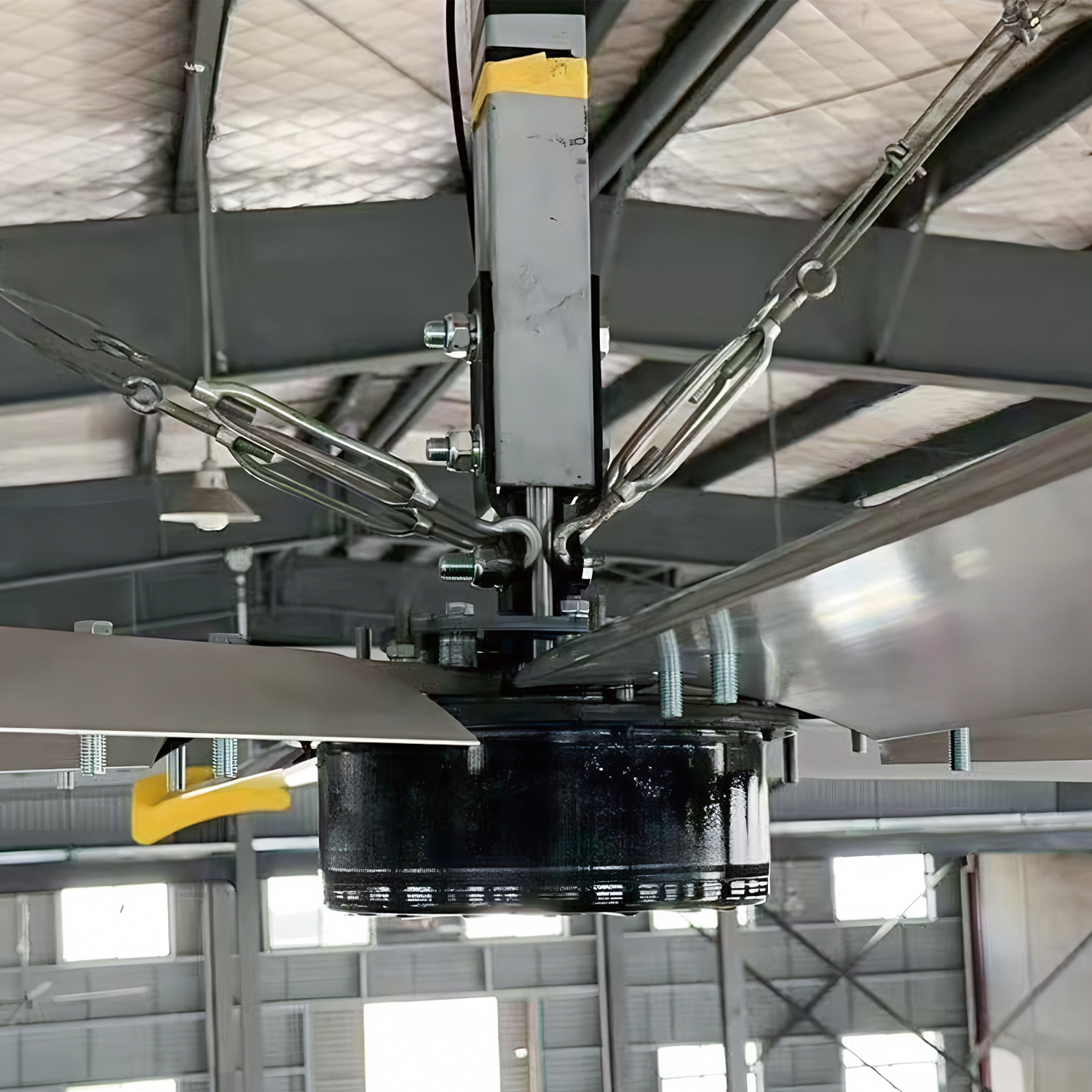

顶部承重与固定系统
•中心主吊杆：采用加厚高强度合金材质，作为核心承重载体，垂直贯穿吊装结构，承载整机重量与运行扭矩，搭配防松锁紧螺母+止退销双重防松设计，长期震动不滑丝、不松脱。
•斜拉式钢素稳定结构：多组304不锈钢钢索呈放射状分布，一端固定于厂房钢梁，另一端连接主吊杆中部，形成多向受力的稳定三角支撑，有效抵消吊扇运行产生的径向晃动、共振与风载冲击，大幅提升整体结构稳定性，杜绝高空摆幅。
•钢梁固定件：配套专用抱箍/能胀螺栓，与厂房承重钢梁刚性连接，确保顶部受力点牢固可靠，适配钢结构厂房、混凝土顶等多种安装场景。
电机与扇叶连接结构
•外转子电机集成底座：采用一体式加厚法兰盘，与电机壳体刚性连接，作为扇叶安装的核心承载平台，通过多组高强度螺栓将扇叶根部与电机底座锁死，实现电机-扇叶一体化刚性传动，无间隙、无松动，运行同轴度高，杜绝扇叶抖动、脱落风险。
•扇叶根部加固设计：扇叶采用加厚铝镁合金材质，根部做加厚加强筋处理，通过多点螺栓锁死+防松胶双重固定，确保高速旋转时扇叶根部无应力集中、无变形，长期使用风效稳定、结构安全。
电气与防护结构
•线路密封防护：电机顶部进线口采用防水防拉扯密封结构，内部线束做阻燃绝缘、防磨耐温处理，主吊杆内预留穿线通道，避免线路裸露、磨损，杜绝高空漏电、短路等电气安全隐患。
•全封闭电机防护：外转子电机采用全封闭防尘防水结构，既保护内部永磁定子、转子不受车间粉尘、潮气侵蚀，又避免运转时夹伤、异物卷入，同时提升电机散热效率，保障长期稳定运行。
四、六大特点
➸风量大，覆盖广
每分钟空气流通量13800m³，单机最大覆盖面
积可达1000平方米。
➸高效节能
IE5节能电机效果进一步提高，更节能，每小时实际耗电0.8-1.2千瓦。
➸品质稳定
工艺简单，结构先进，配置高端，品质稳定性极高，性能卓著。
➸寿命长，专业无忧服务
创新技术，低转速、无磨损、免维护、设计寿命15年；台成拥有15年行业前沿服务经验，拥有大量应用案例，为用户提倒供独到的高价值站式解决方案。
➸良好和效果，超高价性比
厂房面积过大，安装空调成本太高，一般通风设备没有用武之地而大风扇以小投资，达到良好的综合效果。
➸取代空调
可使人体感受约5-7°的温差效应，部分场所可与传统空调组合使用，从而一定程度上达到取代中央空调的效果。
五、结构分析图

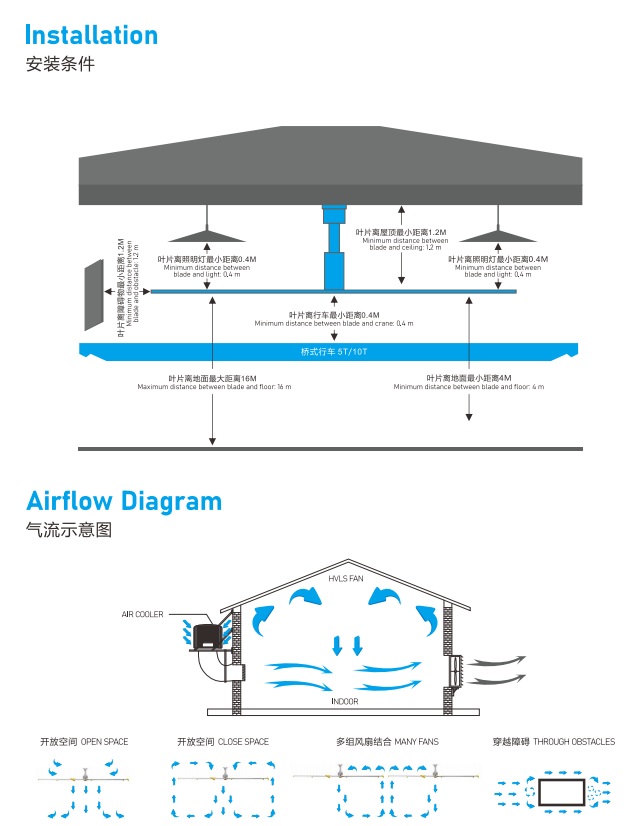

六、安装条件和气流示意图
七、吊扇应用领域
